多部件装配在制造、汽车、航空航天、电子、医疗设备等绝大多数行业中都扮演着关键角色。虽然应用广泛，但是机器人装配仍是一项极具挑战性的任务。这类任务涉及复杂的交互，机器人必须通过持续的物理接触来操控物体，对精度和准确性有极高要求。当前的机器人装配系统长期受限于固定自动化模式。这些系统往往为特定任务量身打造，需要大量人工工程来完成设计与部署，因而限制了其适应性和可扩展性。

未来的机器人装配将走向灵活自动化。下一代机器人必须能快速适应新的零件、位姿和环境。将机器人技术与仿真和 AI 结合，将有助于突破当前的限制。多年来，NVIDIA 一直在这一领域持续开展研究，并与优傲机器人 (Universal Robots, UR) 展开合作，正在将这些研究创新成果转化为现实中的工业应用。

本文将展示在 UR10e 机器人上进行齿轮装配任务的零样本仿真到现实迁移。这一任务在NVIDIA Isaac Lab中设计并训练，并使用NVIDIA Isaac ROS和 UR10e 底层扭矩接口进行部署。我们希望所有开发者都能复现这项工作，使用 Isaac Lab 和 Isaac ROS 开发自己的仿真到现实应用。

Isaac Lab 是一个用于机器人学习的开源模块化训练框架。Isaac ROS 是基于开源框架 ROS 2 构建的一套加速计算软件包和 AI 模型，为全球 ROS 开发者带来 NVIDIA 的计算加速能力，并提供可直接使用的常见任务模块，如导航和感知等。

Isaac Lab 中接触密集型操作的仿真

Isaac Lab 让接触密集型仿真成为可能，它支持精确的物理仿真和大规模强化学习（RL，即“通过试错学习”），可在数千个并行环境中运行。而过去，这类复杂交互仿真在计算上难以处理和实现。

Isaac Lab 包含多个具有挑战性的工业级任务，如插入销钉、啮合齿轮、旋紧螺栓。它支持模仿学习（基于演示数据的模仿）和强化学习两种训练方法，适用于不同类型的机器人形态。

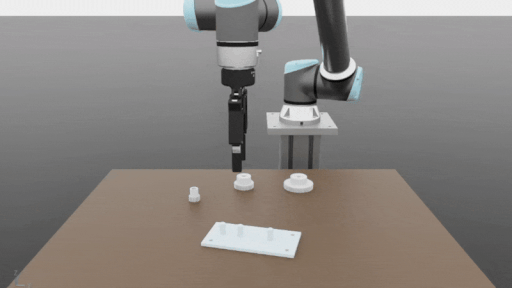

图 1. Isaac Lab 中的接触密集型仿真环境

强化学习是一种适用于装配问题的强大方法，因为它不需要人类演示，并且对感知、控制和夹具中的误差具有很强的鲁棒性。然而，“现实差距”（仿真与现实世界之间的差距）仍然是一个关键挑战。本文所展示的工作流基于 IndustReal 框架，有效地弥合了这一差距。IndustReal 是使机器人能够通过强化学习在仿真中学习装配任务，并将其迁移到真实世界的一套算法和系统工具包。

在 Isaac Lab 中训练齿轮装配任务

齿轮装配任务包括识别、抓取、搬运并将多个齿轮插入对应的轴上。图 2 展示了任务从初始状态到一个齿轮插入完成的过程。整个过程依赖三项核心技能：抓取、自由空间运动、插入。

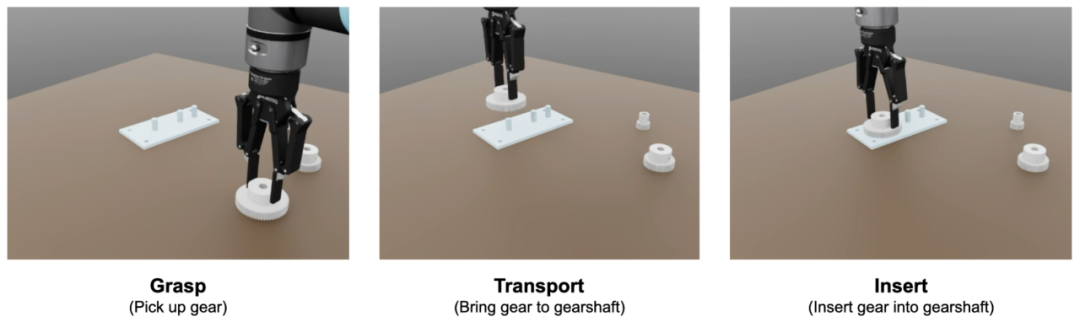

图 2. 在 UR10e 机器人上齿轮装配任务的抓取、运输和插入技能

抓取生成使用现成的抓取规划器来获取零件的可行抓取位姿，运动与插入动作则使用强化学习策略进行训练。尽管机械臂的运动生成技术已较为成熟，可通过经典轨迹规划器实现，但训练基于强化学习的运动生成策略，能在应对更具挑战性的插入任务前，为策略学习框架提供有效的校准与调试步骤。

图 3 展示了基于Isaac Sim与 Isaac Lab 进行运动生成和插入任务的策略学习流程。仿真环境由 Isaac Sim 提供的资产与场景配置构成，训练环境由 Isaac Lab 提供。这两项任务的策略均依赖于在 Isaac Lab 中实现的底层阻抗控制器。

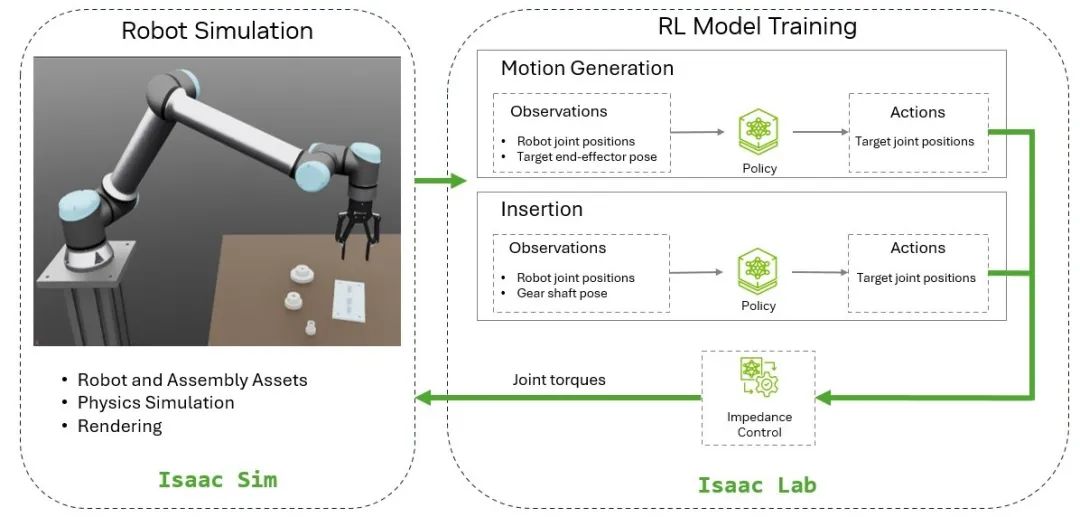

图 3. 使用 Isaac Sim 和 Isaac Lab 进行运动生成和插入任务的策略学习流程

如图 3 所示，运动生成和插入技能分别被构建为独立的强化学习问题。

运动生成：目标是让机器人从指定工作空间内的随机初始关节角度出发，将末端执行器移动到指定目标位姿（例如抓取位姿）。观测数据包括机器人的关节位置和目标末端执行器位姿，动作空间则由关节位置目标构成。奖励函数会最小化末端执行器与目标之间的距离，同时对机器人的突然或剧烈动作进行惩罚。

插入任务：齿轮初始位于机器人夹具中，处于目标轴附近的随机采样位姿。任务目标是将齿轮移动到轴的底部。观测数据包括机器人的关节位置和目标轴位姿，动作空间同样由关节位置目标构成。奖励函数会最小化齿轮与目标位置之间的距离，并同样对突然或剧烈动作进行惩罚。

这两项技能的关节位置目标均以 60Hz 的频率生成，由底层阻抗控制器执行。

智能体在多种随机配置下进行训练，包括不同的初始机械臂位姿、夹具中齿轮的位姿、齿轮尺寸以及任务整体阶段（例如尚未插入任何齿轮或已插入部分齿轮）。为实现仿真到现实的迁移，还对机器人动力学参数（关节摩擦和阻尼）、控制器增益以及策略观测噪声均应用了域随机化。训练在并行环境中进行，使智能体能够获得多样化且有价值的经验，这对有效学习任务至关重要。

神经网络架构与强化学习算法

每个策略均采用含 256 个单元的长短期记忆 (LSTM) 网络结构，其后连接三层多层感知器 (MLP)，分别含 256、128 和 64 个神经元。训练使用 rl-games 库中的近端策略优化 (PPO) 算法，在 Isaac Sim 4.5 与 Isaac Lab 2.1 环境中，基于 NVIDIA GPU 完成训练。

训练结果

图 4 展示了 UR10e 机器人执行训练策略的效果，左侧为运动生成环节，右侧为插入环节。

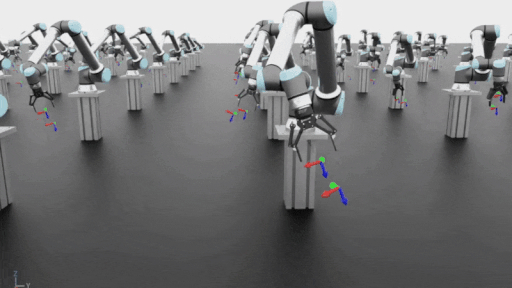

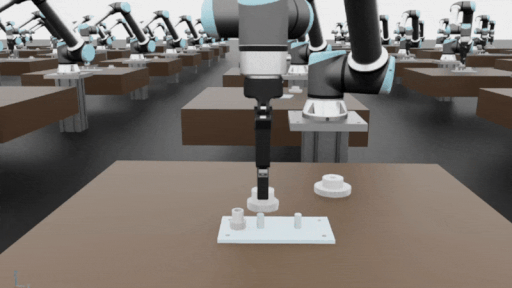

图 4. UR10e 机器人在 Isaac Lab 仿真中测试训练策略：运动生成（左）与插入（右）

图 5 展示了所学技能的组合应用。通过重复调用抓取规划器及两项训练技能，机器人能够完成随机摆放的三个齿轮的装配。策略对齿轮的初始位姿与装配顺序均具有鲁棒性。

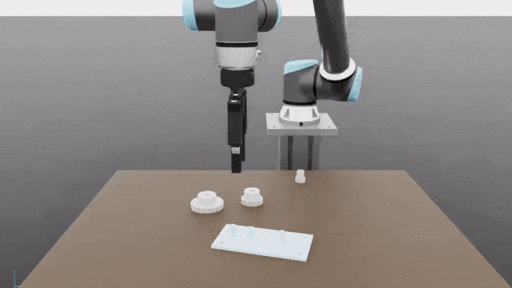

图 5. 训练后的强化学习策略按顺序循环执行多步装配：移动至齿轮 1→抓取→插入→移动至齿轮 2→抓取→插入，依此类推

支持仿真-现实迁移的UR 扭矩控制接口

本研究采用阻抗控制技术，使机器人在与物体接触时实现更安全、顺应性更高（软性）的交互。相比之下，尽管位置控制器精度高，但其刚性特性可能因感知误差或现实对准问题限制适应性，甚至导致意外冲击力。阻抗控制则提供了更灵活的解决方案。

与工业机器人常见的刚性位置控制器不同，阻抗控制需要直接扭矩命令，这在传统工业机器人中并不常见。UR 目前已提供早期访问版本，开发者可以使用其直接力矩控制接口，从而实现上述控制策略。

NVIDIA 团队与 UR 合作，基于 Isaac Lab 和《IndustReal：将接触密集型装配任务从仿真迁移至现实》论文中的方法训练策略，通过 Isaac ROS 和 UR 扭矩接口在 UR10e 机器人上部署。过程中使用了 Isaac ROS 的 Segment Anything 和 FoundationPose 软件包。

基于 Isaac ROS 与 UR 扭矩接口的UR10e 仿真-现实迁移

图 6 展示了从 Isaac Lab 部署训练策略的仿真-现实迁移框架。感知模块首先将 RGB 图像送入 Segment Anything，生成分割掩码。掩码与深度图像结合后输入 FoundationPose，输出齿轮的 6D 位姿。

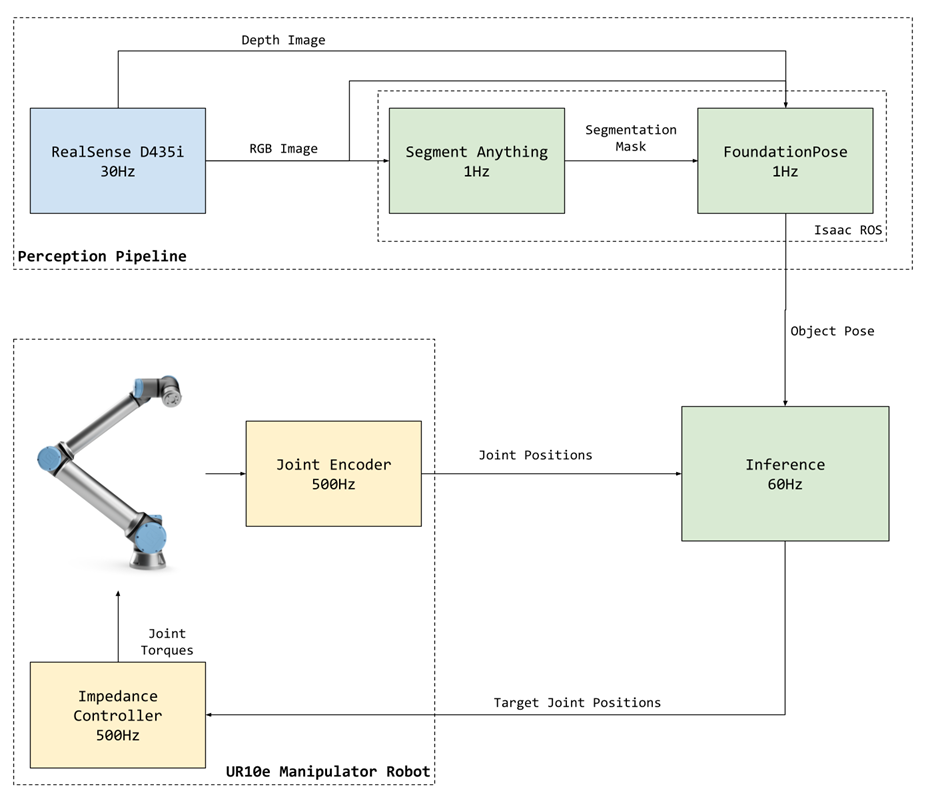

图 6. UR10e 机器人仿真-现实迁移工作流

然后，将齿轮位姿与来自 UR 关节编码器的位置数据一并输入策略，预测关节位置增量。增量值转换为绝对目标关节位置后，作为阻抗控制器的输入。自定义底层阻抗控制器采用 URScript 编写，以 500 Hz 频率运行，计算控制 UR 机器人执行任务所需的关节扭矩。

开始开发

本文展示了在 UR10e 机器人上实现齿轮装配任务的零样本仿真到现实迁移——整个任务在 Isaac Lab 中完成设计与训练，并通过 Isaac ROS 和 UR10e 底层扭矩接口实现部署。
