1. 那次 30m 的"癫痫"
3 年前调一架 6kg 农业机。
试飞那天天气不错，无风。机器爬升到 30m，正准备进入定点悬停——
突然，左前桨开始剧烈抖动，频率高得像在抽搐。整机斜着往左滚，飞手反应快，立马手动切断动力，机器从 30m 砸下来，落在了 5m 外的麦田里。
桨叶 4 根全断。机臂裂了 2 根。飞控板还好——掉电及时，没烧。
我们花了整整 5 天，从机械到电气到代码全查了一遍，最终定位到：
- P 系数过大
（自动整定给的 0.18，实际安全值 0.12）
- 桨叶平衡度差
（其中一支桨叶比另外 3 支重 0.3g）
- 桨夹紧固扭矩不够
（出厂只到 1.2N·m，标准要 1.8N·m）
三重共振叠加，30m 高度刚好打到共振点，结果就是那一下癫痫。
那次之后我才真正懂——消费机调参靠经验，工业机调参靠数学。
承接上期最后的"飞控才是核心"，这期我们就来扒一扒飞控 PID 调参——工业级和消费级真正分水岭的地方。
2. 什么是 PID（30 秒科普）
PID 是飞控姿态环里最经典也最关键的反馈控制算法。
它的工作方式就一句话：根据当前误差，输出修正动作，让系统回到目标值。
三个参数各管一段：
表格
参数 | 中文名 | 看的是 | 干什么用 |
|---|---|---|---|
| P | 比例项 | 当前误差有多大 | 主导响应速度 |
| I | 积分项 | 误差累计了多少 | 消除稳态偏差 |
| D | 微分项 | 误差变化有多快 | 抑制超调和震荡 |
调参的本质——在响应速度、超调量、稳态精度三者之间做权衡。
工业级和消费级的区别就在这里：
- 消费级
：用户能接受姿态飘 1°-2°，所以可以为了"灵活手感"故意调激进
- 工业级
：姿态飘 0.5° 就可能撞线、撒漏药、飞出航点，必须保稳定优先于保响应
3. PID 三参数实战影响

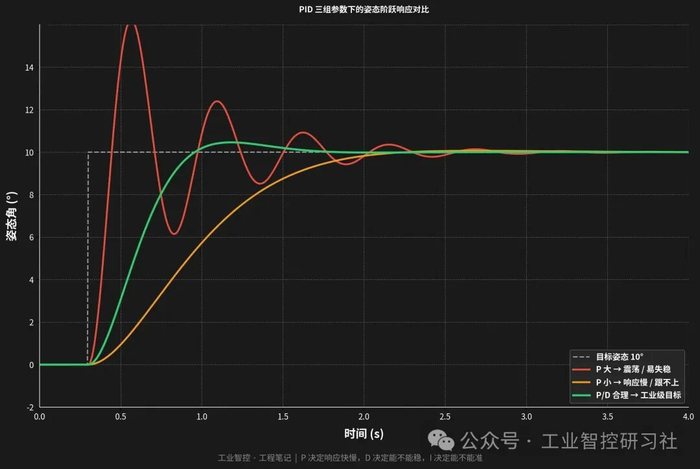

下面这张图是我们实测的阶跃响应曲线——同一架机，只改 P/I/D 三个参数，看姿态响应的差别：
P 大 / P 小：
P 大：响应快，但易震荡——上面 30m 案例就是 P 太大
P 小：稳，但反应慢——大风天回不到位，被吹偏
I 大 / I 小：
I 大：消除稳态误差，但易积分饱和（windup）——动作激进后回不来
I 小：长期偏航——风稳着吹，机头慢慢偏，最后撞树
D 大 / D 小：
D 大：阻尼好，但放大噪声——IMU 噪声大的飞控，D 一大就抖
D 小：易超调——目标 0°，先冲到 5° 再回来
调参的核心规律——
P 决定响应快慢，D 决定能不能稳，I 决定能不能准。
三者要按 P → D → I 的顺序调，不能颠倒。
4. 工业级调参的 3 大反共识
反共识 1：自动整定不是万能，工业机必须手动复核
很多人以为开了自动整定（Auto-tune）就完事了。
错。
自动整定本质上是给系统一个激励，观察响应，反推参数。它的前提是——
系统线性（工业机经常非线性，特别是大载荷下）
干扰小（户外有风、有 EMI，干扰永远不小）
试飞激励合理（飞行包线大的机器，整定不到位）
我们的标准流程：
自动整定给个初值
减小 P 系数 30%（保守起手）
满载试飞，分别在 5m / 30m / 100m 三个高度做姿态阶跃
根据实飞响应曲线，手动微调
重复 3-4，直到响应曲线满意
至少 5 次试飞，少一次都不行。
反共识 2：不同载荷必须重新整定
工业机最大的特点——载荷会变。
农业机：药箱满载 16L，空载 0L，重心和惯量差一倍
巡检机：挂载相机、激光雷达、热成像，重心位置每次都不一样
物流机：包裹从 0 到 3kg，每架次重量都不同
载荷一变，转动惯量就变，PID 就必须重新整定。
不少厂家偷懒——全工况用一组 PID，结果就是某个工况下飞得稳，另一个工况下抖得跟筛糠一样。
工业级做法——载荷分档：
空载：一组 PID
半载：一组 PID
满载：一组 PID
飞行中根据当前重量自动切换（用电流估算 + 重量传感器辅助）
反共识 3：振动隔离比 PID 重要 10 倍
这一条颠覆很多新手认知——
90% 的"调不准"问题，根源不在 PID，而在振动。
PID 的 D 项是误差变化率的微分，振动会直接进入 D 项，被放大数倍。
结果就是——
D 调小：噪声小了，但震荡回来了
D 调大：噪声放大，机身抖得更厉害
死循环。
正确做法：
先解决机械振动（动平衡、桨夹、机臂强度）
再解决传感器隔振（IMU 减振胶圈选对）
再调 IMU 滤波（低通截止频率 80-100Hz）
最后才调 PID
具体可以回看本号第 02 期 IMU 选型避坑，里面详细写了 IMU 的减振方案。
5. 真实案例：某物流无人机的"自动整定坠机"
去年某物流公司的 5kg 级机型，刚下线就出过事——
第一次试飞：开自动整定，飞了 1 圈，正常。
第二次试飞：自动整定模式下，悬停 30 秒，姿态突然失控，斜插下来，砸破公司停机坪。
第三次试飞（换了机身）：还是自动整定，飞了 5 分钟，没事，所有人以为是上次个案。
第四次试飞：自动整定 + 满载（3kg 包裹），飞到 15m 突然机头猛抬，失速翻滚坠机。
事后复盘——
自动整定时机器空载，参数适配空载
实际任务时载荷变化大，重心偏移，控制律不再线性
自动整定的 P 系数在满载下进入震荡区
加上风扰，30 秒内积分饱和，姿态翻车
这事的教训——
自动整定的算法是好东西，但不能替代工程师对系统的理解。
工业机的调参，最后一公里必须人来跑。

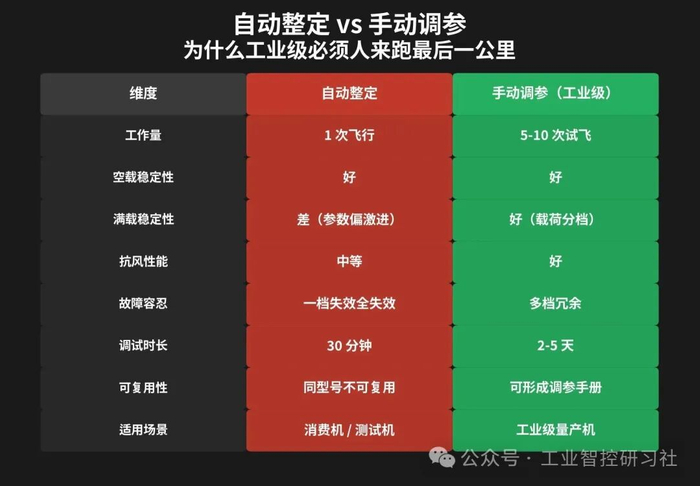

下面这张表是我们后来给那家公司做的"自动整定 vs 手动调参"对比：
差距一目了然。

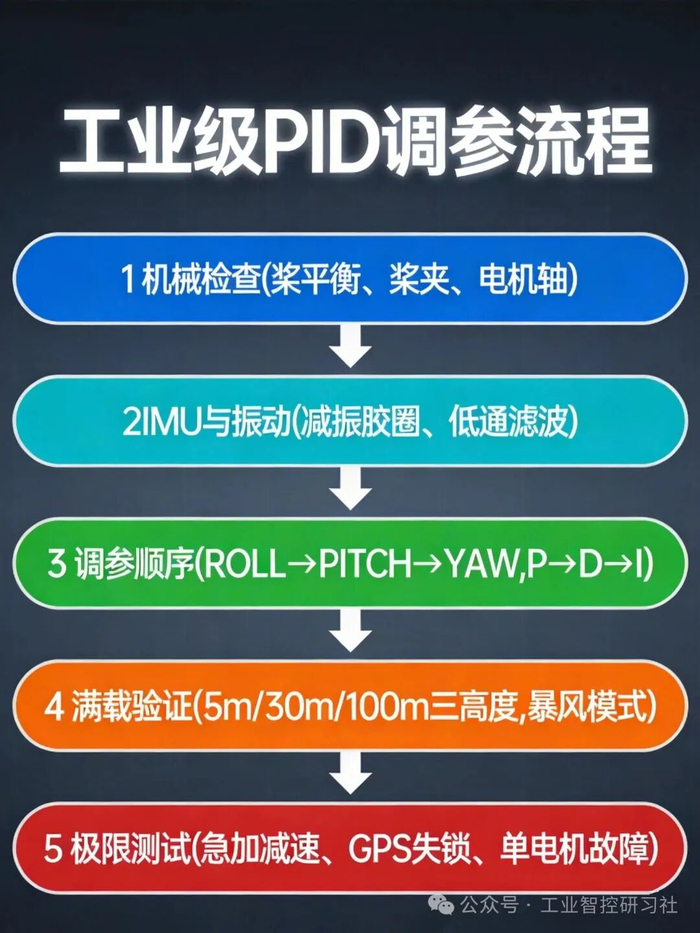

6. 工业级调参 Checklist（来自实战）
照着这个流程走，能避开 80% 的坑：
- [ ]第 1 步：机械检查
桨叶动平衡（每支重量差
桨夹紧固扭矩（按厂商标准上）
电机轴跳动（径向跳动
- [ ]第 2 步：IMU 与振动
减振胶圈状态（老化、压死、偏置）
IMU 低通滤波（80-100Hz）
实测振动幅值
- [ ]第 3 步：调参顺序
先 ROLL，再 PITCH，最后 YAW
每个轴：先调 P，再调 D，最后加 I
每次只动一个参数，变化幅度 ±20%
- [ ]第 4 步：满载验证
空载 / 半载 / 满载分别试飞
5m / 30m / 100m 三高度做姿态阶跃
暴风模式试飞 5 分钟（模拟阵风）
- [ ]第 5 步：极限测试
急加减速、急转弯、急上下
关闭 GPS 模拟失锁
单电机故障模拟
走完这 5 步，PID 才算真的"调过"。
⚠️ 避坑提醒：永远不要相信"出厂参数"。
同一型号不同批次，电机、桨、IMU 都可能有差异。每架机都必须独立调一次。
7. 写在最后
PID 调参没有银弹。
工业级和消费级真正的分水岭——不在算力，不在传感器，不在桨叶，而在调参的人对每个参数物理含义的把握。
消费机能用经验、可以靠运气；工业机必须靠工程、靠流程、靠数据。
我们这行有一句老话——
会飞的人多，会调的人少。
